隨著互聯網的發展手（shǒu）機保護套的檔次以及外觀設計也越來越高了，而手機殼做成紋路表麵花紋方式是現在的趨勢，不（bú）僅博取了消費者的眼球並且還增加（jiā）了手機設備的外觀工匠精神，矽膠手機套就是其中的一個類型，很多朋友在購買矽膠材質手機套時可能會對外觀（guān）以及外色感到心儀，不過其中的外觀花紋工藝不知道你們有沒有（yǒu）注意到呢（ne）？

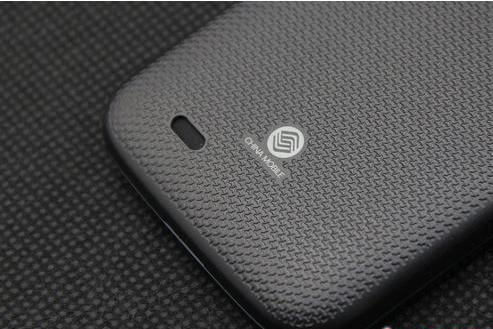

　　其實這種（zhǒng）製作工藝叫（jiào）做曬紋加工（gōng），現目前用這種工藝（yì）來提升（shēng）常來產品的外觀效果早已發展到各個行業（yè）和不同材料上了，從曆史來了解，曬紋工藝流傳（chuán）於國外隨後流傳於（yú）香港，台灣，“曬紋”是書麵語，英文名為（wéi）texture或texturing。當越來越多的塑（sù）料產品（pǐn）充斥著我們的生活，人們開始意識不希望看到它（tā）們看起（qǐ）來像“塑膠”產品（pǐn），因此蝕紋工藝裝（zhuāng）飾模具更迎合了人（rén）們的胃口。

　　初級（jí）階段：掩蓋矽膠保護套模具成（chéng）型的不足主要為一些粗（cū）糙類紋理

　　中期階段：紋理多元化，單層皮紋（wén），木紋紋（wén）理的應用廣泛出現

　　曬紋的目的是什麽：

　　增加（jiā）手機殼外觀質感，使產品呈現多變化或全新的設計，改善產品的外觀不良。通過（guò）曬紋（wén），可以遮擋一些縮水、結合線（xiàn）等不良痕跡，經過（guò）曬紋（wén）、噴沙程序後增加了零件（jiàn）的表（biǎo）麵（miàn）硬度，防止刮花，防滑、防轉、有良好的手感，製成麻麵或亞光麵，防止光線反射（shè）、消除眼部疲勞等

　　時代變遷，矽膠產品（pǐn）為手機殼外（wài）觀的重要部分，進入更（gèng）高的質量時代，普（pǔ）通咬花工藝不能達到更（gèng）高水（shuǐ）準，激（jī）光技術的精度為0.01mm，全（quán）麵的應用在紋理領域。使矽膠產品的花（huā）紋更加精密，細（xì）致，逼真，讓產品體現的更加完美。

　　曬紋後常出現的問題及解決方案問題：

　　模具經過咬花以後由於型（xíng）腔表麵變的粗糙，最容易出現的問題有拉（lā）模、粘前模。在某些地方，由於拔模角原本較小，經（jīng）過（guò）咬花後拔模斜度會變的更小，甚至出（chū）現負向的拔模角（jiǎo）而造成拉模，在頂出的時候，由於（yú）脫模不順，常常出現頂白現象，給零件的外觀造成很大的影響。

　　解決方案：

　　解（jiě）決模具拉模問（wèn）題，可通過打磨咬花（huā）麵，減（jiǎn）少咬花深度，消除咬花造成的銳角以（yǐ）使脫（tuō）模順（shùn）利。在實（shí）際生產當中，由於很難通過調機（jī）來解決脫模問題（tí），通常都是在咬花麵上打上脫模劑來生產。模具方麵，可通（tōng）過加大拉模（mó）麵處的拔模斜度，增加頂針的方法來改善。

　　曬紋對產品設計有那些要（yào）求？

　　1，曬紋深度或者高度越大，則產品拔模角度越（yuè）大，常規蝕紋產品設計（jì）要求（qiú）拔模在5-8度之間。

　　2，如產品有亮物區分，則（zé）需要設計美工線或者凹凸台階來區分，防止蝕紋連接處有鋸齒狀，影響外觀。

　　3，最淺的曬紋咬花深度是2umm,最深的曬（shài）紋咬花是3mm，可根據視覺效果與觸感而定。

　　4，曬紋的效果與模具的（de）材料有著密切關聯，可根據第四點模具材料選擇（zé）用做設計參考。

　　5，曬紋加工周期，普通的火花紋，時間一（yī）般在1.5-2天。橫紋，豎紋（wén），圓紋，時間一般（bān）是3-4天（tiān）。棱形紋，鑽石（shí）紋，皮紋，深度較深（shēn），時間最少（shǎo）數5天。
