現代化建築的外圍（wéi）護結構一般不再采用傳統的磚牆和砌塊磚，而是采用（yòng）建築幕牆。建築幕牆包括玻璃幕牆（qiáng）、石材幕牆、鋁板幕牆、陶瓷板幕牆、陶土板（bǎn）幕牆、金屬板幕牆、纖維水泥板幕牆和其他板材幕牆。建築幕牆（qiáng）具有美（měi）觀（guān）、節能（néng）、易維護等眾多優點，其板塊之間接縫密封需要使用矽酮耐候密封（fēng）膠。矽酮耐候（hòu）密封膠在應用過程中需承受建築接縫因外界環境（jìng）(板塊材（cái）料熱脹冷縮、主體結構位移等)引起的接縫（féng）寬窄的位移變化。這就要求矽酮耐候密封膠具有良好的承受（shòu）接縫位移的能（néng）力，並（bìng）能夠長期承受接縫寬度變化的情況下不發生（shēng）開裂。矽酮耐候膠的位移能力一般為20級、25級、35級（jí）、50級、+100/-50級等。比如35級就是能夠承受膠縫寬度在±35%之間變化。矽酮耐候密封膠直接暴露在戶外，必須（xū）能長期保證幕牆的氣密性、水密性等性能，對其關鍵技術指標如彈性（xìng）(位（wèi）移能力)、耐老化性能提出了非常高的要求。

建築鱗次櫛比，而幕牆（qiáng）成為了統一的“著裝”

在當（dāng）前原材料漲價的大背景下，市麵上出現（xiàn）了相當多的充（chōng）油矽酮耐候膠產品，以低價吸（xī）引用戶。今天文章中我們給大家詳細（xì）介紹矽酮耐候密封膠充油的危害，分享鑒別充油膠的“薄膜法”以及市麵上充（chōng）油矽酮（tóng）耐候密封膠在（zài）薄膜（mó）上的表現。

矽酮耐候密封膠充油的危害

矽（guī）酮耐候密封（fēng）膠充油，會導致耐候密封膠（jiāo）開裂、粉化、硬化、流油（yóu）等問題，以致（zhì）密封膠過早失效，從而導致幕牆漏水、漏氣，能耗上升，影響正常使用。充油矽酮耐候密封膠出現開裂、硬化（huà），甚至粉化，危（wēi）害幕牆（qiáng）現象，如下圖所示。

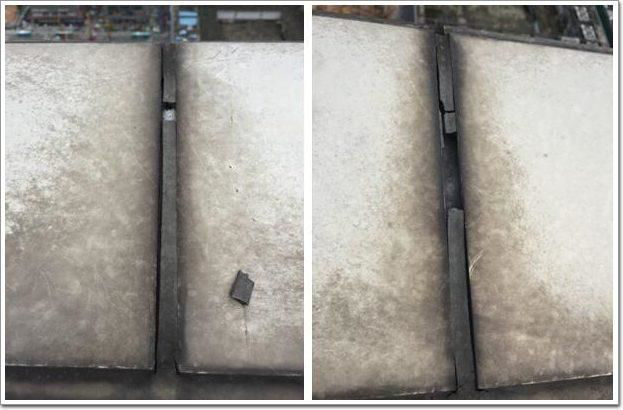

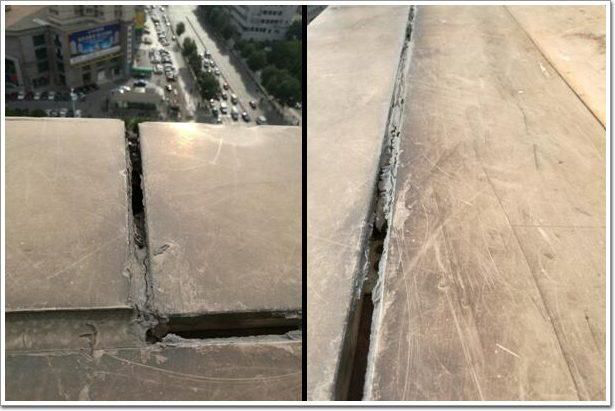

▲某（mǒu）建築鋁板幕牆充油耐候膠開裂、硬化

▲某（mǒu）建築塑板幕牆充油耐候膠開裂、硬化

充油矽酮耐候密封膠還會對石材、鋁板等造成（chéng）滲透汙染。這種汙（wū）染不同於垂流汙染，是不可逆（nì）的，無（wú）法通過清洗去除。

▲某建（jiàn）築由充油矽酮耐候（hòu）密封膠造成的（de）石材幕牆汙染

▲某建築由（yóu）充油矽酮耐候密封膠造成的鋁板幕牆（qiáng）汙染

如充（chōng）油矽酮耐候密封膠與中空玻璃有接（jiē）觸，所充礦物油還會遷移滲入到中空玻璃，導致中空玻璃的一道密封丁（dīng）基膠（jiāo）被溶解（jiě）而出現流油、彩虹現象。

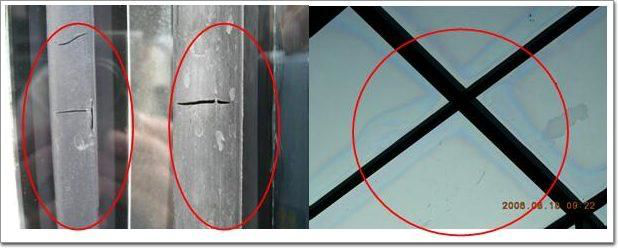

▲充油矽酮耐候密封膠開裂和中空玻璃出現流油、彩虹現象

充油膠的鑒別方法

要判斷密封膠性能的好壞（huài），許多人會通過將（jiāng）密（mì）封膠擠成膠條，待其固化後對膠條進行反複拉伸來感覺密封膠的強度、彈性。這種方法對（duì）於不充油密封膠來講，確實是非常簡便的（de），但（dàn）是，卻不適用於充油的矽酮（tóng）密封膠。由於白油從矽酮密封膠中揮（huī）發出來的過程持續時間較長，通（tōng）常需要幾（jǐ）個月時間（jiān），因此充油（yóu）密封膠在剛固化的時候，白（bái）油還在密（mì）封膠（jiāo）內部，這會使密封膠拉起來彈性非常好，這也是很多人受騙上當的原因（yīn）。一開始，密封膠（jiāo）彈性（xìng）挺好，項目順利驗收，結果過了（le）幾個月，白油大部分揮發掉了，密封膠就收縮、開裂、脫膠，導致幕牆、門窗漏水，但（dàn）是工程已經驗收了，錢已經結算完了，甚至很多時候找不（bú）到施工隊了，隻好（hǎo）自認倒黴，重新花錢找人進行修補。有些密封膠添加的白油較少，出問題的時間會（huì）拖到1-2年之後，過了（le）施工單位承（chéng）諾的無償保修期，業主就更是啞巴吃黃連，有苦說不出了。

鑒別方法一：國家標準檢測方法

為（wéi）限製在矽酮密封膠中添加白油的行（háng）為，國家（jiā）專門製訂了檢測矽酮密封（fēng）膠中白油添加量的試驗方法標（biāo）準——GB/T 31851-2015《矽酮結構密封膠中烷烴增塑劑檢測方法》。該標（biāo）準適用於以熱重（chóng）分（fèn）析（xī）、熱失重（chóng）或紅外光（guāng）譜等分析方法，定量或定性檢測矽酮密封膠中（zhōng）的烷烴增塑劑(白油、液體石蠟)。但是這三種方法需要（yào）專門的實（shí）驗儀器甚至是精密儀器，在一些專門（mén）的檢測機構、實（shí）驗室才能檢測，且所需費用（yòng）不菲，適（shì）合專業的（de）技術鑒定。對於一（yī）些沒有實（shí）驗設備，但又（yòu）希望（wàng）迅速判別密封膠（jiāo）中是否填充了白油的場合，比如工地現場，則無法適用了。

鑒別方法二：薄膜法

該方法隻要將待檢測（cè）矽酮密封（fēng）膠塗在一定厚度的聚乙烯(PE)塑（sù）料薄膜上，刮平，經過一（yī）段時間觀察密封膠邊部的（de）塑料薄膜是否平整即可，如果塑料薄膜變得不平整，那（nà）麽該密封膠就有99%的概率添加（jiā）了白（bái）油（yóu）。

對於未開封施打的密封膠，將其打（dǎ）在平整的塑料薄膜上，成“口”字型，並（bìng）盡量均勻地刮（guā）平（píng）至膠厚度約1-3mm，放（fàng）置24小時後觀察薄膜平整度（dù）。

第二天（tiān）看結果，左側薄膜表麵不平整，與之接觸的（de）密封膠添加礦物油的概率非（fēi）常高。反之，右側薄膜保持平（píng）整，與之接觸的密封膠則不充油。充油越（yuè）多，薄膜收縮越明顯。

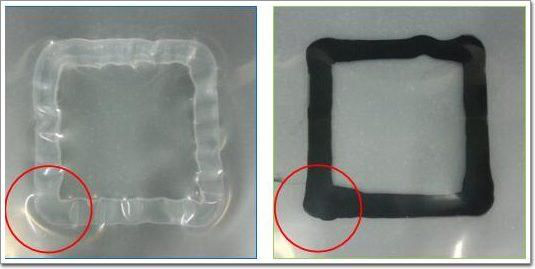

▲充油（yóu）(左)與不充油密封膠(右)薄膜對比

原（yuán）理分析：“薄膜法”主要是利用PE膜遇到（dào）白油表麵會變得不平整（zhěng）這一特性來判斷矽酮密封（fēng）膠（jiāo）中是否添加了（le）白油的。白油是烷（wán）烴（tīng）的混合物（wù），在分子結構上（shàng），與PE接近，因此可以擴散到PE膜中去。PE膜在（zài）生產過程中，為（wéi）使表麵平整，在冷卻定型時施加了一定（dìng）的外力，雖然（rán）不大，但（dàn）是在PE膜的分子內部存在一定的內應力。當白油擴散到PE膜內部時，減弱了定型聚乙烯高分子的外（wài）力，使聚（jù）乙烯高分子的（de）內應力得以釋放，這些聚乙烯高分（fèn）子鏈發（fā）生扭轉、收縮，從而使PE膜在（zài）宏（hóng）觀上表現為不再平整。而不充油矽酮密（mì）封膠（jiāo）中的有機矽聚合物由於分（fèn）子結構與PE膜差別（bié）很大，不會擴散到（dào）PE膜中去，因此不會造成PE膜的形變。

薄膜法鑒別矽酮膠實驗研究

中國建築（zhù）防水2018年第22期由白雲化工（gōng）周平等人發表的《采用“薄膜法”鑒別“充油”矽酮密封膠的試驗方法研究》，該文將塑料薄膜種類、厚度（dù）、環境溫度、矽酮密封膠白油含量等因素對“薄膜法（fǎ）”不平整情況的影響進（jìn）行分析。下（xià）麵簡要講解。

1 實驗用材料

4個國內外（wài）知名品牌密封膠

塑（sù）料薄膜：6絲，10絲（sī），12絲，15絲，20絲的PE膜;15絲PVC膜。

聚丙烯塑料空心圓環：內徑（jìng）46.5mm，高6.5mm。

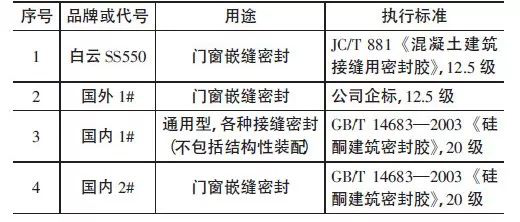

▲實驗用密封膠產品信息

2 實驗設（shè）備

1)分（fèn）析天平，精度 0.0001 g;2)Memmert CTC 256 恒溫恒濕箱;3)遊標卡尺，精度（dù）0.001mm。

3 樣品製備

在鋪（pù）平的A4紙大小（xiǎo）的塑料薄膜中（zhōng）心放置塑（sù）料空心圓環，把膠打在環內，將上表麵刮平，用細鐵絲沿塑料環內沿刮一圈，取下塑料環，在試驗要求的條件下放置規定的時（shí）間。

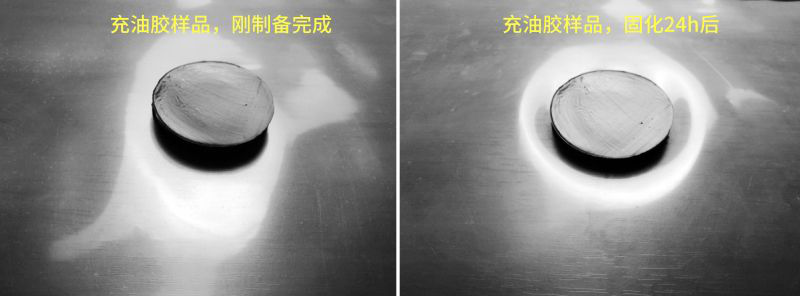

▲剛製好的（de）樣品和養護一段時間的樣品

4 塑料（liào）薄膜變形（xíng）量檢測方法

清除塑料薄膜表麵的密封膠，將其平放於平整的（de）桌麵或台麵，用遊標卡尺量取薄膜中心隆起的最高高度。

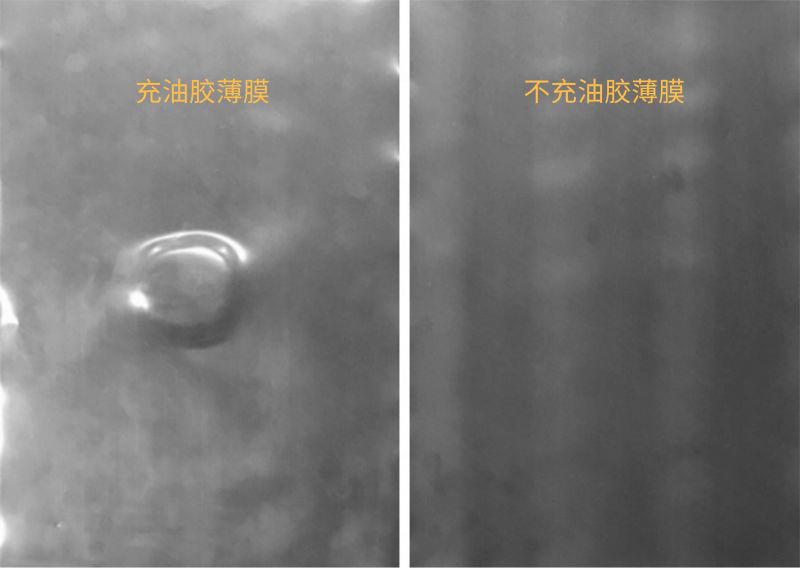

▲薄膜對於充油和不充油密封膠的響應

5 實驗結論（lùn）

1）薄膜法測定矽酮密封膠中是否填充白油，具有非常好的重複性。

2）薄膜法檢測矽酮密封膠中白油含量時（shí），PE膜隆起的高度受薄膜厚度、充油量、密封膠具（jù）體的（de）配方、白油種類、觀察時間和試（shì）驗環境溫度等因素影響。

3）常見的其他種類密封膠增塑劑，如矽油（yóu）、PPG、DIDP 等，不會導致PE膜表麵不平整。

4）使用10~15 絲厚度的PE 膜，在室溫下打膠24h後進行觀察，可以有效判斷矽酮密封膠中是否填充了白油。薄膜法準確率高，操作簡便，是在沒有（yǒu）試驗設備的（de）情況下判斷矽酮密封膠是否添加白油的既簡便、又科學的方法。

膜法（fǎ）鑒別（bié）市麵矽酮膠（jiāo）

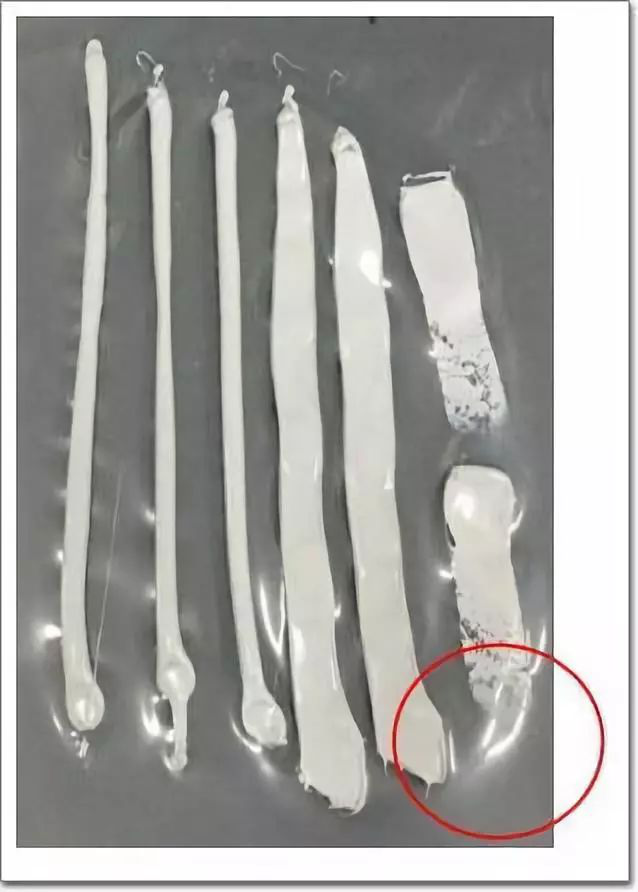

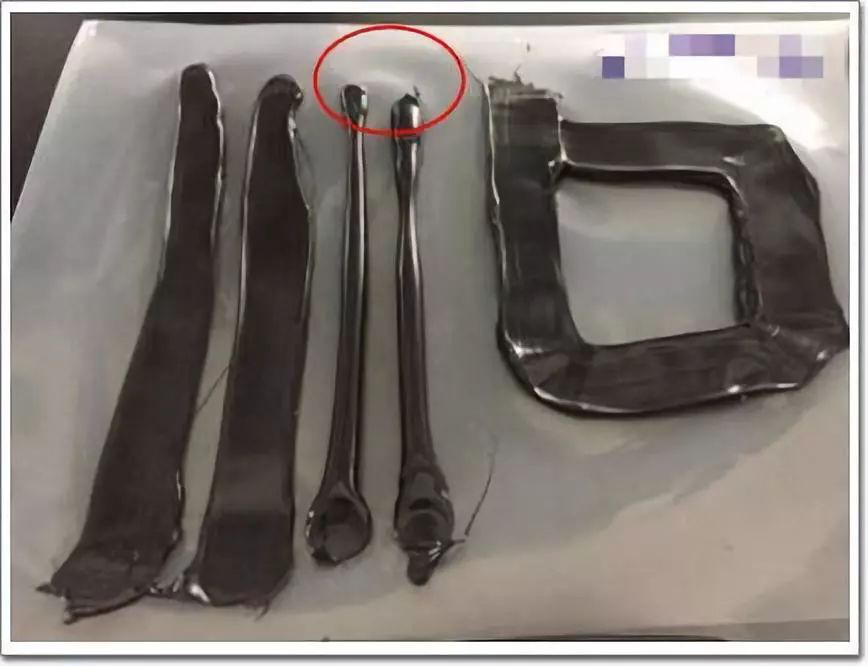

“薄膜法（fǎ）”以其操作簡單、快速有效的特點可以應用於項目（mù）工地現場、項目采購人員辦公室等場合，為眾多密封（fēng）膠使用者識（shí）別劣質充油矽酮密封膠提（tí）供了方便。試驗人員從市麵上（shàng）收（shōu）集（jí）到6家不同品牌的矽酮耐候密封膠膠樣，用薄（báo）膜法進行測試，發現竟有3家（jiā）品（pǐn）牌膠（jiāo）樣會（huì）導致薄（báo）膜（mó）收縮，檢出率高達50%，如下圖：

當用薄膜法測試（shì），發現塑料（liào）薄膜收縮起皺時，填充（chōng）礦物（wù）油的概率是很大的（de）。如需進一步（bù）確認，可（kě）送相應檢測機構用國家標準的檢（jiǎn）測方法做進一步鑒（jiàn）別。

通過樣（yàng）品收集測試，市麵（miàn）上有（yǒu）部分矽酮密封膠生產企業，采用了極不負責任的做法，在耐候密封（fēng）膠中摻雜相（xiàng）當量（liàng）廉價的礦（kuàng）物（wù）油取代價高的有機矽原材（cái）料（liào），以達到降低生產成本（běn）及取得市場價格優勢的目的，絲毫不考慮產（chǎn）品質量下降所造（zào）成的嚴重質量問題和安全隱患。用戶在選用過程中一定（dìng）要擦亮眼睛、積極鑒別（bié），不要選用這些“以次充好”的耐候密封膠而造成損失（shī）。

幕（mù）牆本是城市最美的一道（dào）風景線！然而，若因（yīn）為密封膠充油或其他形式的降低（dī）品質，導致美麗的風景變成了難以抹滅（miè）的大疤痕，甚至埋下了一（yī）個個安全隱患，變相成為（wéi）城市的（de）隱形殺手！矽矽君相信這個結果（guǒ）肯定不是（shì）每一個幕牆從業人員的初衷。因此，我們有義務也有責任捍衛我們的每一個作品，獻禮美（měi）麗中國建設，一起行動起來（lái）：拒絕充油膠、拒絕低品質！
